BDF装配式水箱

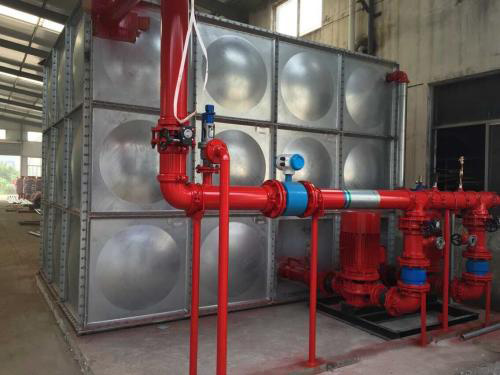

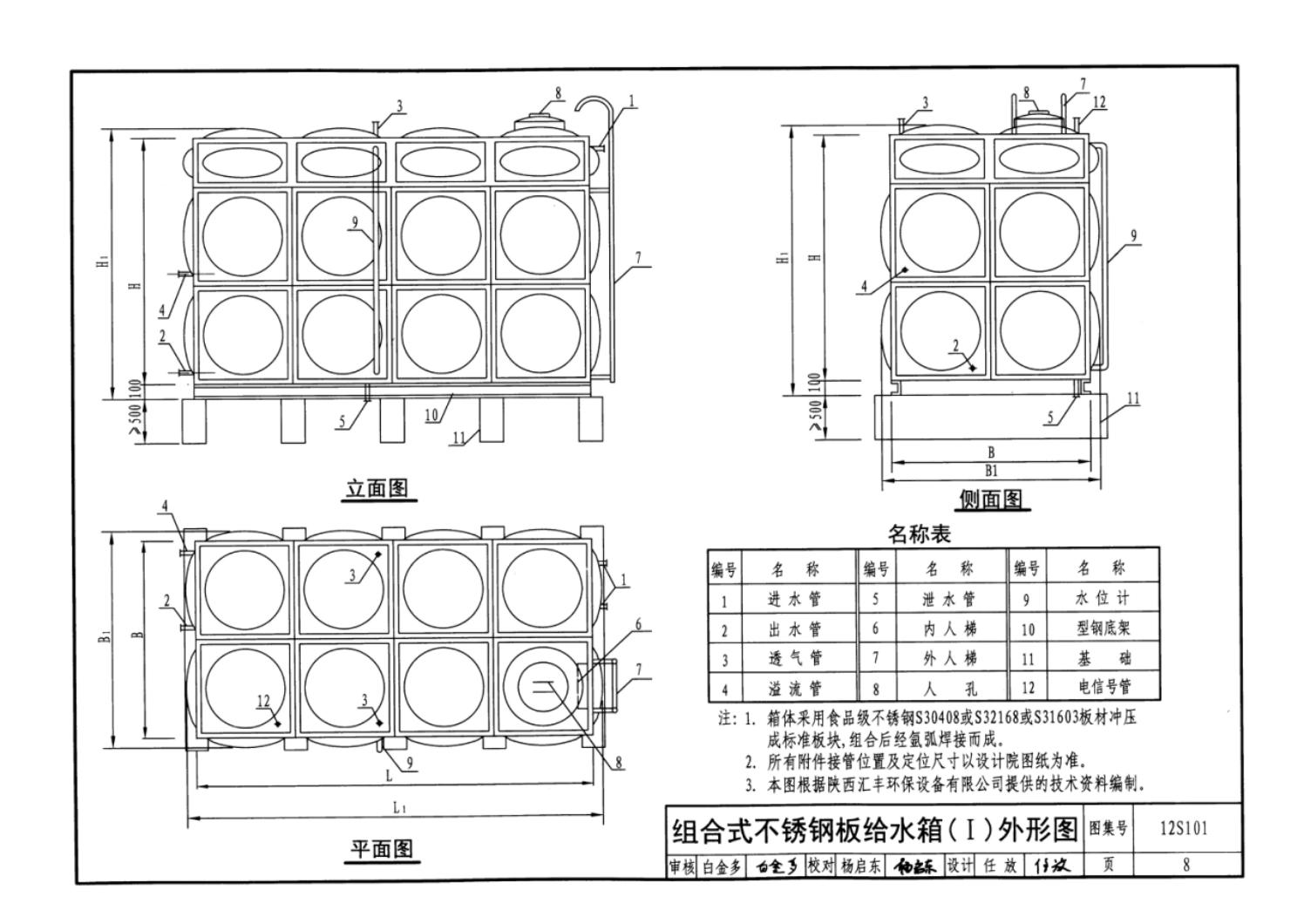

一、成品外观

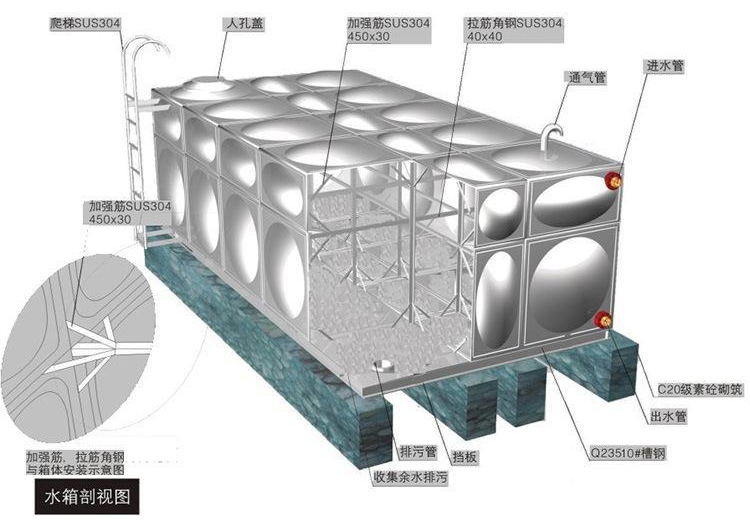

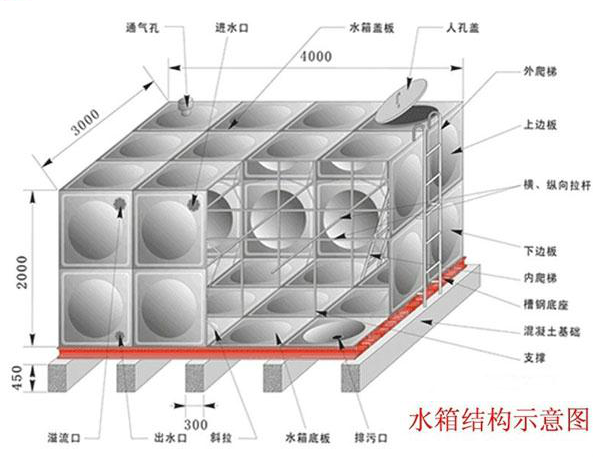

二、内部结构
三、规格型号齐全,0.125m³---1000m³,也可根据需要定制

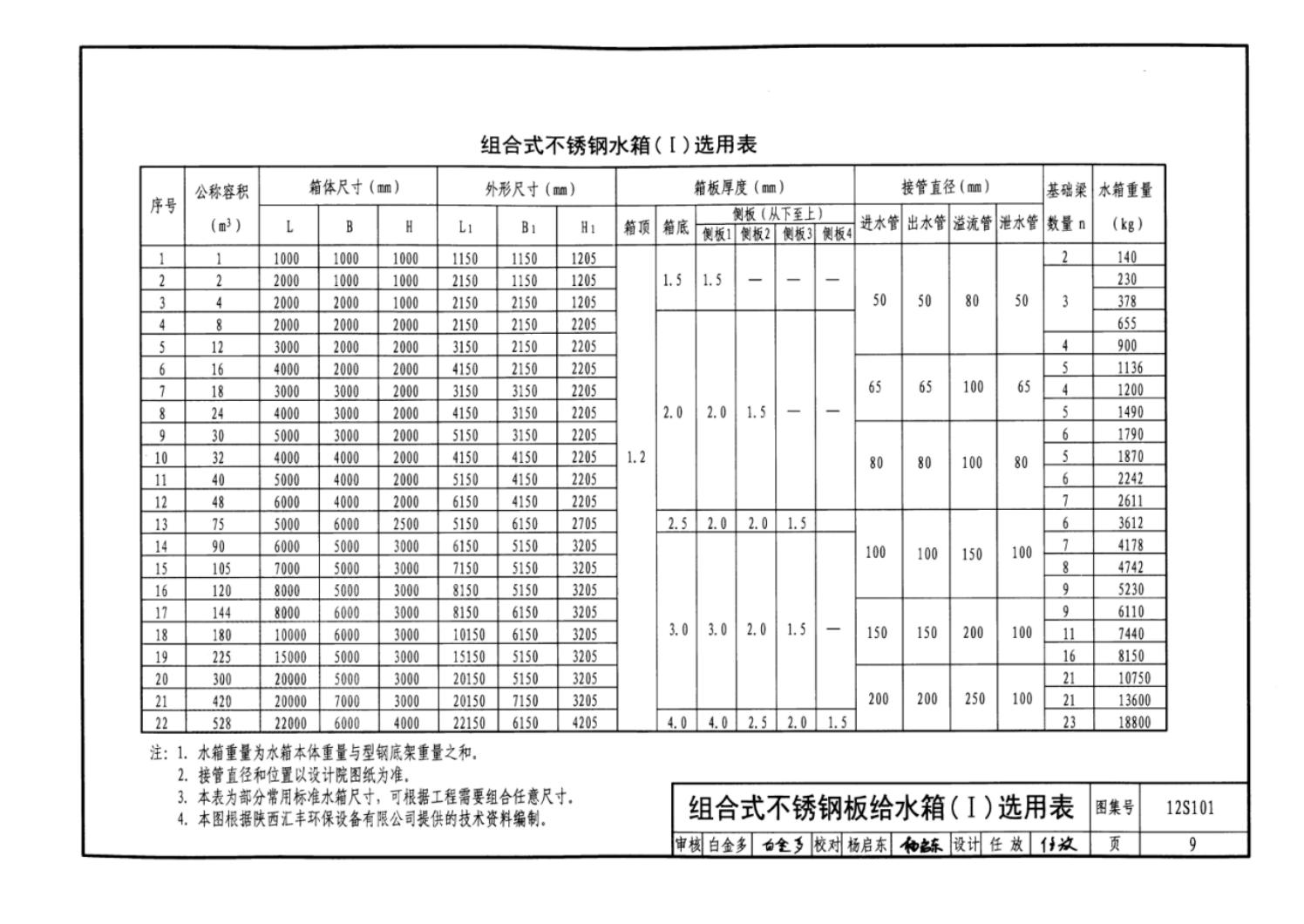

BDF(镀锌不锈钢复合板)水箱选型表 | |||||||||||
序号 | 理论容量m3 | 规格(mm) | 壁厚(mm) | 顶板 | 备注 | ||||||
底板 | 侧板 | ||||||||||
长 | 宽 | 高 | 侧下 | 侧中 | 侧上 | 侧上上 | |||||
1 | XJQ-0.125 | 500 | 500 | 500 | 3.4 | 3.4 | 3.0 | ||||
2 | XJQ-0.5 | 1000 | 500 | 1000 | 3.4 | 3.4 | 3.0 | ||||
3 | XJQ-1 | 1000 | 1000 | 1000 | 3.4 | 3.4 | 3.0 | ||||
4 | XJQ-2 | 2000 | 1000 | 1000 | 3.4 | 3.4 | 3.0 | ||||
5 | XJQ-3 | 2000 | 1500 | 1000 | 3.4 | 3.4 | 3.0 | ||||
6 | XJQ-4 | 2000 | 2000 | 1000 | 3.4 | 3.4 | 3.0 | ||||
7 | XJQ-5 | 2500 | 2000 | 1000 | 3.4 | 3.4 | 3.0 | ||||
8 | XJQ-6 | 3000 | 2000 | 1000 | 3.4 | 3.4 | 3.0 | ||||
9 | XJQ-7 | 3500 | 2000 | 1000 | 3.4 | 3.4 | 3.0 | ||||
10 | XJQ-8 | 2000 | 2000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
11 | XJQ-9 | 1500 | 3000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
12 | XJQ-10 | 2500 | 2000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
13 | XJQ-11 | 5500 | 2000 | 1000 | 3.4 | 3.4 | 3.0 | ||||
14 | XJQ-12 | 3000 | 2000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
15 | XJQ-13 | 6500 | 2000 | 1000 | 3.4 | 3.4 | 3.0 | ||||
16 | XJQ-14 | 3500 | 2000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
17 | XJQ-15 | 2500 | 3000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
18 | XJQ-16 | 4000 | 2000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
19 | XJQ-17 | 8500 | 2000 | 1000 | 3.4 | 3.4 | 3.0 | ||||
20 | XJQ-18 | 3000 | 3000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
21 | XJQ-19 | 9500 | 2000 | 1000 | 3.4 | 3.4 | 3.0 | ||||
22 | XJQ-20 | 2500 | 4000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
23 | XJQ-21 | 3500 | 3000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
24 | XJQ-22 | 5500 | 2000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
25 | XJQ-24 | 3000 | 4000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 |
|
||
26 | XJQ-25 | 2500 | 5000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
27 | XJQ-27 | 4500 | 3000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
28 | XJQ-28 | 3500 | 4000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
29 | XJQ-30 | 5000 | 3000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
30 | XJQ-32 | 4000 | 4000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
31 | XJQ-34 | 8500 | 2000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
32 | XJQ-35 | 3500 | 5000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
33 | XJQ-36 | 6000 | 3000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
34 | XJQ-40 | 5000 | 4000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
35 | XJQ-42 | 6000 | 3500 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
36 | XJQ-44 | 5500 | 4000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
37 | XJQ-300 | 12000 | 10000 | 2500 | 3.4 | 3.4 | 3.4 | 3.4 | 3.0 | ||
38 | XJQ-400 | 10000 | 10000 | 4000 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.0 | |
39 | XJQ-500 | 25000 | 10000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
40 | XJQ-600 | 20000 | 15000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 | |||
41 | XJQ-700 | 35000 | 5000 | 4000 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.0 | |
42 | XJQ-800 | 20000 | 10000 | 4000 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.0 | |
43 | XJQ-900 | 15000 | 15000 | 4000 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.0 | |
44 | XJQ-1000 | 25000 | 20000 | 2000 | 3.4 | 3.4 | 3.4 | 3.0 |
|
四、必须组成
不锈钢冷水水箱必须组成部分 | |||
序号 | 名称 | 规格型号 | 备注 |
1 | 混凝土水箱基础 | C20级素砼砌筑 | 我司出图纸,需方完成 |
2 | 槽钢底座 | 10# | 镀锌 |
3 | 底板 | 2000mm*1000mm | 3.4mm 镀锌不锈钢复合板 |
4 | 侧板 | 1000mm*1000mm | 3.4mm 镀锌不锈钢复合板 |
1000mm*500mm | 3.4mm 镀锌不锈钢复合板 | ||
500mm*500mm | 3.4mm 镀锌不锈钢复合板 | ||
5 | 顶板 | 1000mm*1000mm | 3.0mm 镀锌板 |
1000mm*500mm | 3.0mm 镀锌板 | ||
500mm*500mm | 3.0mm 镀锌板 | ||
6 | 主拉筋 | 81mm*2114mm | 304-2B |
7 | 小拉筋 | 54mm*2114mm | 304-2B |
8 | 立柱 | 81mm*2114mm | 304-2B |
9 | 站柱垫块 | 4mm*4mm | |
10 | 螺丝 | 镀锌 | |
11 | 胶条 | 食品级 | |
12 | 牙头 | ||
13 | 硅胶件(堵头) | ||
14 | 外爬梯 | 方/圆管 | 304-2B |
15 | 内爬梯 | 方/圆管 | 304-2B |
16 | 人孔圈(带锁扣) | 600mm、800mm | 304-2B |
17 | 进水口 | 要求定制 | 304-2B |
18 | 出水口 | 要求定制 | 304-2B |
19 | 排污口 | 要求定制 | 304-2B |
20 | 溢流口 | 要求定制 | 304-2B |
21 | 透气孔 | 要求定制 | 304-2B |
22 | 安装工艺 | ||
23 |
五、选材精良:

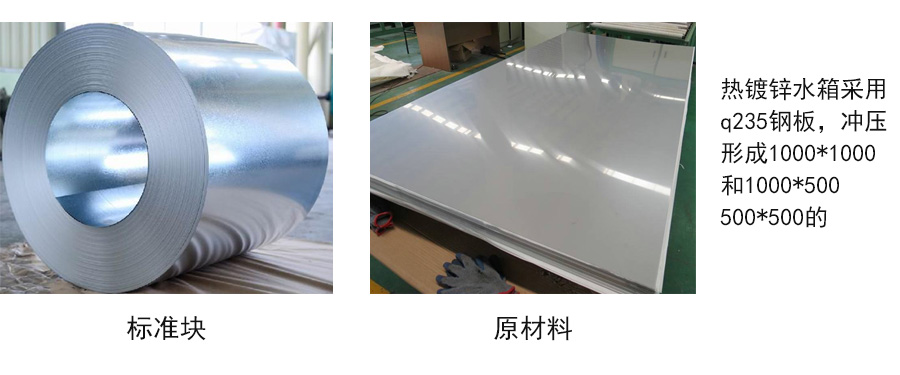

--不锈钢原材料--张家港浦项不锈钢板--正宗的304-2B板8个镍及专门的热镀锌水箱采用q235钢板复合而成,不生锈、干净卫生。

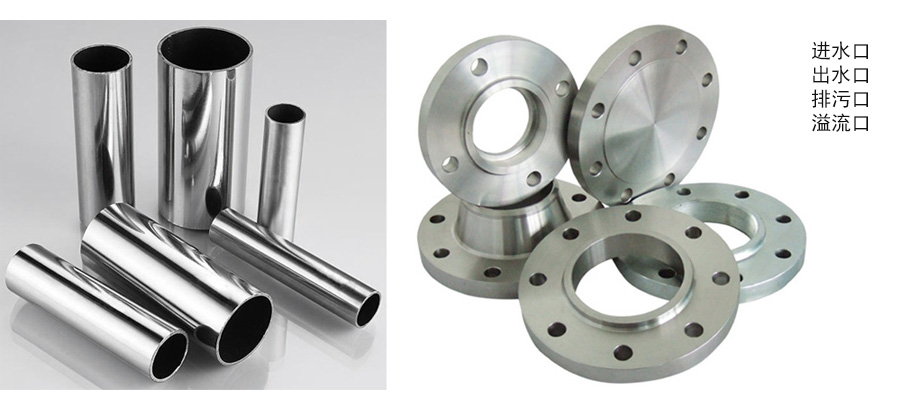

水口-不锈钢管及不锈钢法兰连接而成

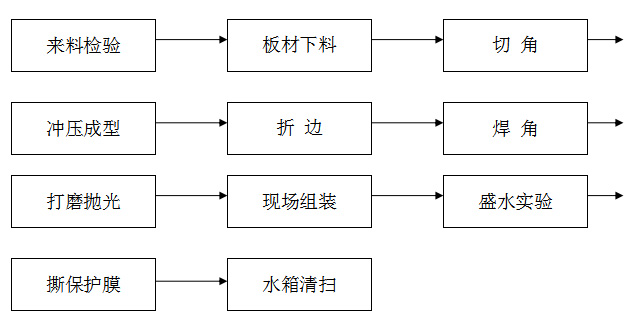

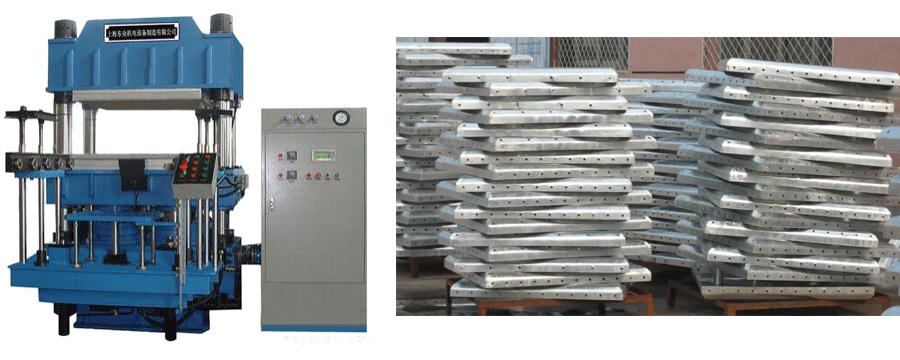

六、制造工艺
欣健强不锈钢水箱
七、焊接技术
---安装技术、专门的,周边钻孔,经镀锌处理,现场进行组装,组装时标准块之间硅胶密封,螺栓连接。
八、严格检验
序号 | 项目 | 标准 | 检测结果 |
1 | 原材料检测 |
产品质量保证书 不锈钢板厚度公差在±5范围内 |
合格 |
2 | 基本尺寸 |
①不锈钢水箱12S101标准板块压制要求一次性压成,无拦伤、剪伤、裂纹缺陷。 ②整形后,直角边垂直于底面45°,边与底边夹角44°。 ③割水口要求圆滑,直径大于管径1-2mm。 ④人孔及爬梯根据图纸制作,全都抛光。 ⑤拉筋:全都抛光,无拦伤、剪伤、裂纹缺陷。 |
合格 |
3 | 压力检测 | 执行图集12S101盛水实验:水箱盛满水经2-3小时无渗漏为合格,并无明显变形量。 | 合格 |
4 | 卫生检测 |
①色度:不得呈现异色;②肉眼可见物,不得含杂色; ③味道:三人以上不得闻有异味,口尝无怪味;④浑浊度:清澈; ⑤水箱表面清洗干净;⑥安装人员须持卫生知识培训合格证上岗。 |
合格 |
5 | 安 全检测 | 水箱盖设有人孔锁 | 合格 |
九、维护保养
欣健强不锈钢水箱产品说明及维护保养
该产品是由不锈钢板经成型模具液压、拉伸、成型、加工生产成ZBS-1型单元矩形凹凸板,ZBS-2型、ZBS-3型所需模拼装焊接而成。产品所有与水接触的材料均为同等材质,
一、用途广泛:
1.不锈钢水箱在建筑给水方面的用途
不锈钢水箱即有冷水箱与热水箱之分,热水箱称之为保温水箱,由于它具有一渗漏、不腐蚀、抗震等特点,所以在建筑给水方面的用途非常广泛,可用于建筑施工、道路施工、地质勘察以及国防工程等方面,主要形式为生活水箱、消防水箱、储水水箱和凝结水箱,热水箱的话主要用于采暖系统的膨胀水箱。
2.不锈钢水箱在生活用水方面的应用
根据不锈钢水箱不生青苔、能保证水质清洁,又便于清洗等这一环保性能特点,其用于储存生活饮用水是完全没有问题的,所以它在小区、公寓、科研教学楼、大型酒店、宾馆饭店、机关、学校、医院、别墅等方面的使用率算是相当高的了。
3.不锈钢水箱在工业方面的应用
由于不锈钢水箱强度高、耐腐蚀,除了饮用水和消防用水以外,它还可以用于储存一些化学品和溶剂,所以它在工业方面的应用也比较多,比如食品加工、医疗卫生、电子工业、工厂等。
不锈钢水箱既可储存冷水、净水、开水,也可储存化学品和溶剂,所以无论是生活还是工业,使用率都非常地高。再加上它具有进水、出水、溢流、排污等完整的进出水及排污系统,所以现代各行各业都爱使用不锈钢水箱,这也让它的普及使用变得更为轻松。

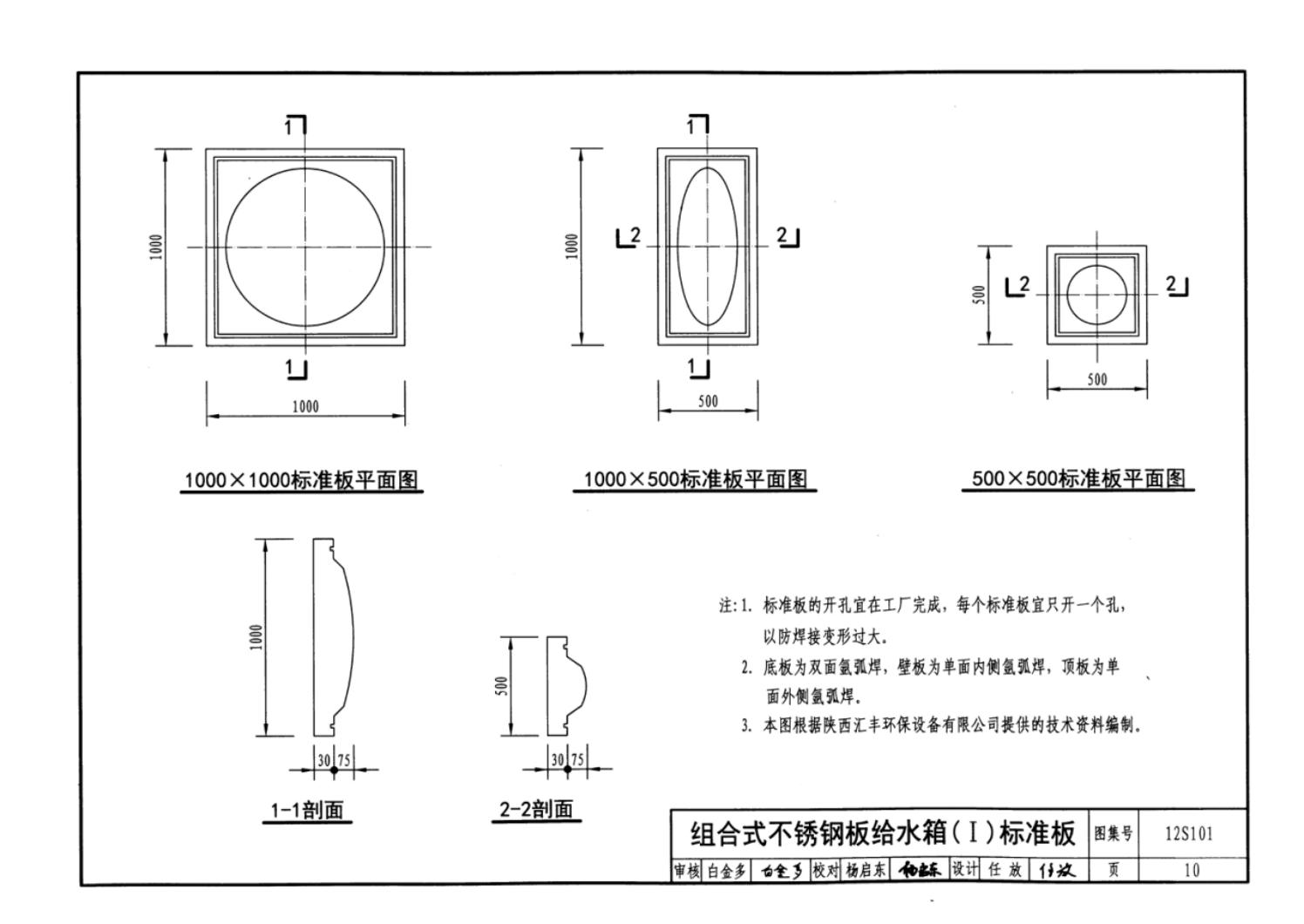

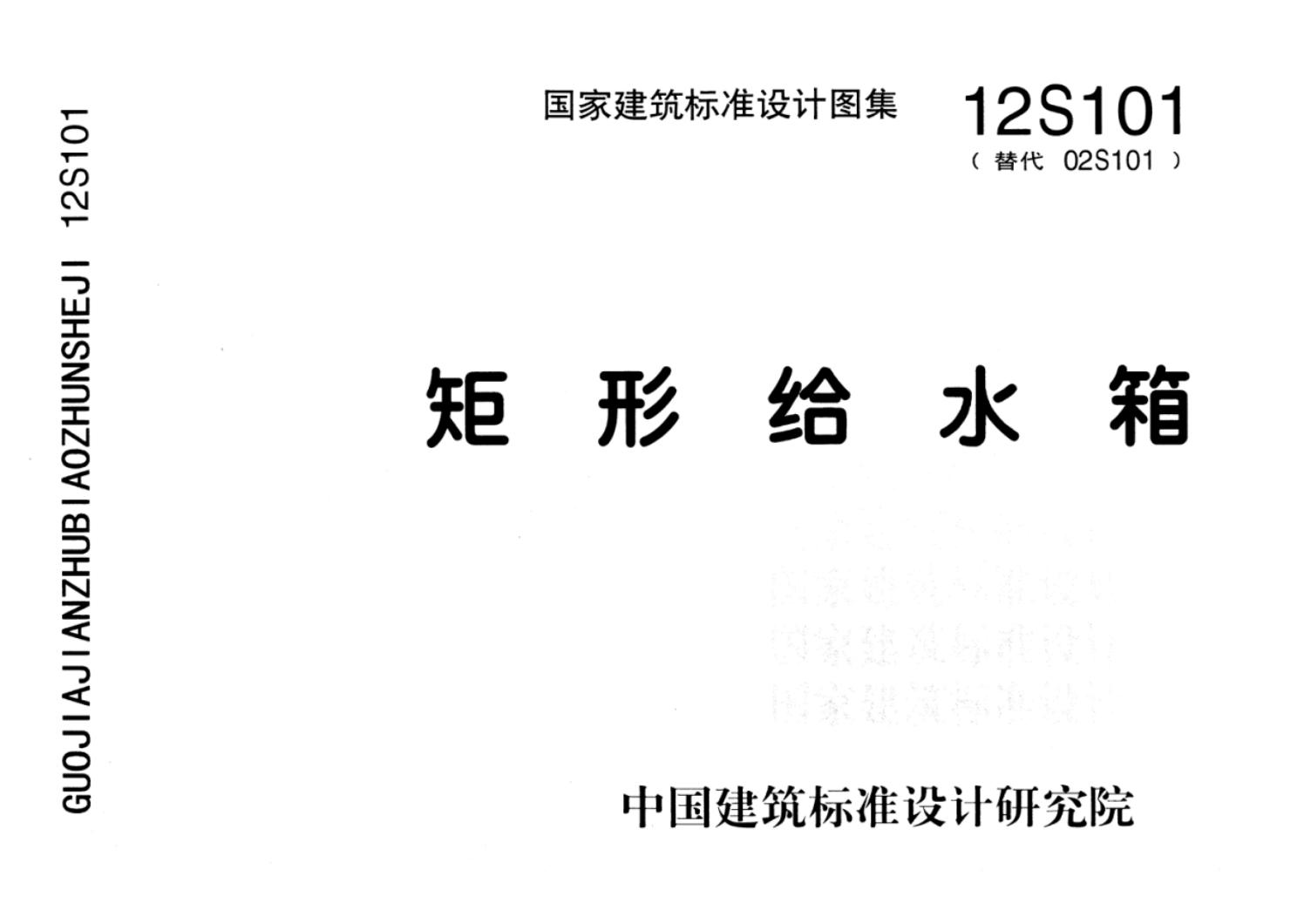

二、产品执行标准:矩形给水箱《国 家建筑标准设计图集:12S101》,中国建筑标准设计研究院。
三、 产品特点:
BDF水箱的五个特点:
1、不锈钢水箱承受力的设计: 不锈钢水箱为了防止方形水箱的承受力不均的问题,利用了球形面承力*大的原理,使水箱自身的承力、抗震技能大大的提高;
2、不锈钢水箱的结构设计:不锈钢水箱的内部结的拉筋构采用的是网状结构,辅以特定角度的斜拉筋,使水箱的每个部位联合在一起,组成了一个整体,当水箱里有水的时候,内部的筋起到了支撑的作用,可以防止水压的外力造成水箱变形的问题;
3、不锈钢水箱的卫生无污染性:水箱具有耐腐蚀的特点,可以防止水质的二次污染,方便了以后水箱的清洗,不会繁殖有害的藻类,适合现代人对饮用水的要求;
4、不锈钢水箱的使用寿命长:因为采用了具有的耐腐化性很强的材质,所以水箱的使用寿命比普通的水箱要长好多.
四、 水箱维护与保养事项
1、本产品安装、调试结束后,必须注水清洁后方可使用。
2、在正常使用过程中,不得锤击和碰撞,更不得任意移动。
3、水箱检查口必须盖严封好,防止污物入内。
4、在使用过程中,要定期清理污垢,以免杂质沉淀影响水质。
5、在保养过程中,各进出水管接头不能受力过猛,防止破坏箱体,造成渗透。
6、与水箱连接各管道,必须垫实,预防外力作用,损坏接头,以免影响各接头密封功能。
7、各管道出口越冬时须进行保温措施和管道保温措施。
