方形不锈钢水箱

消防水箱

文字：[大][中][小] 手机页面二维码

2022/02/17 浏览次数：

一键分享

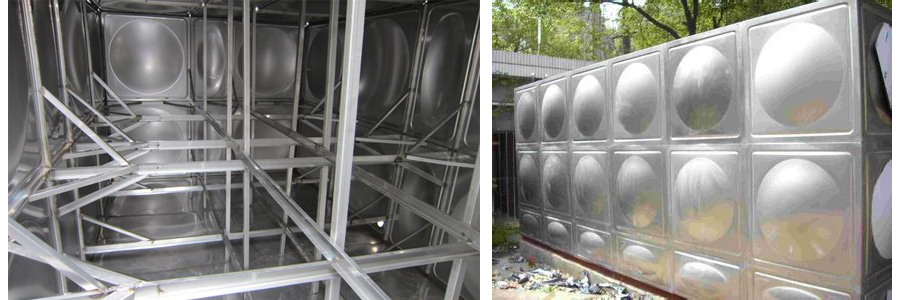

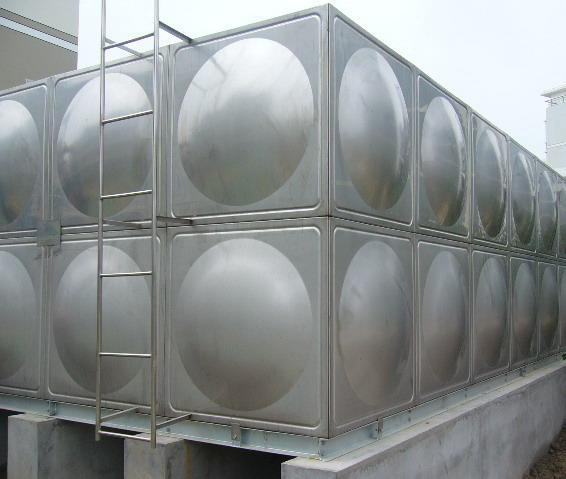

一、成品外观

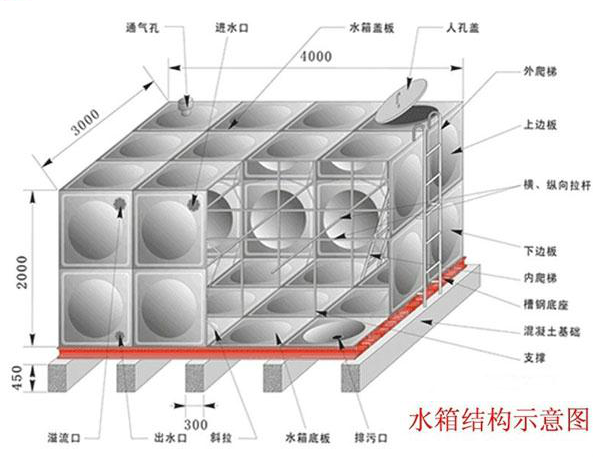

二、内部结构

三、规格型号齐全，0.125m³---1000m³，也可根据需要定制

组合式不锈钢水箱选型表
序号	理论容量m³	规格（mm）			壁厚（mm）					顶板	备注
		规格（mm）			底板	侧板
		长	宽	高	底板	侧下	侧中	侧上	侧上上
1	XJQ-0.125	500	500	500	1.2	1.0				1.0
2	XJQ-0.5	1000	500	1000	1.2	1.0				1.0
3	XJQ-1	1000	1000	1000	1.2	1.0				1.0
4	XJQ-2	2000	1000	1000	1.2	1.0				1.0
5	XJQ-3	2000	1500	1000	1.2	1.2				1.0
6	XJQ-4	2000	2000	1000	1.2	1.2				1.0
7	XJQ-5	2500	2000	1000	1.2	1.2				1.0
8	XJQ-6	3000	2000	1000	1.2	1.2				1.0
9	XJQ-7	3500	2000	1000	1.2	1.2				1.0
10	XJQ-8	2000	2000	2000	1.5	1.5	1.2			1.0
11	XJQ-9	1500	3000	2000	1.5	1.5	1.2			1.0
12	XJQ-10	2500	2000	2000	1.5	1.5	1.2			1.0
13	XJQ-11	5500	2000	1000	1.2	1.2				1.0
14	XJQ-12	3000	2000	2000	1.5	1.5	1.2			1.0
15	XJQ-13	6500	2000	1000	1.2	1.2				1.0
16	XJQ-14	3500	2000	2000	1.5	1.5	1.2			1.0
17	XJQ-15	2500	3000	2000	1.5	1.5	1.2			1.0
18	XJQ-16	4000	2000	2000	1.5	1.5	1.2			1.0
19	XJQ-17	8500	2000	1000	1.2	1.2				1.0
20	XJQ-18	3000	3000	2000	2.0	1.5	1.2			1.0
21	XJQ-19	9500	2000	1000	1.2	1.2				1.0
22	XJQ-20	2500	4000	2000	2.0	1.5	1.2			1.0
23	XJQ-21	3500	3000	2000	2.0	1.5	1.2			1.0
24	XJQ-22	5500	2000	2000	2.0	1.5	1.2			1.0
25	XJQ-24	3000	4000	2000	2.0	1.5	1.2			1.0
26	XJQ-25	2500	5000	2000	2.0	1.5	1.2			1.0
27	XJQ-27	4500	3000	2000	2.0	1.5	1.2			1.0
28	XJQ-28	3500	4000	2000	2.0	1.5	1.2			1.0
29	XJQ-30	5000	3000	2000	2.0	1.5	1.2			1.0
30	XJQ-32	4000	4000	2000	2.0	1.5	1.2			1.0
31	XJQ-34	8500	2000	2000	2.0	1.5	1.2			1.0
32	XJQ-35	3500	5000	2000	2.0	1.5	1.2			1.0
33	XJQ-36	6000	3000	2000	2.0	1.5	1.2			1.0
34	XJQ-40	5000	4000	2000	2.0	1.5	1.2			1.0
35	XJQ-42	6000	3500	2000	2.0	1.5	1.2			1.0
36	XJQ-44	5500	4000	2000	2.0	1.5	1.2			1.0
37	XJQ-300	12000	10000	2500	2.0	2.0	1.5	1.2		1.2
38	XJQ-400	10000	10000	4000	2.5	2.5	2.0	1.5	1.2	1.2
39	XJQ-500	25000	10000	2000	3.0	3.0	2.5			1.2
40	XJQ-600	20000	15000	2000	3.0	3.0	2.5			1.2
41	XJQ-700	35000	5000	4000	3.0	3.0	2.5	1.5	1.2	1.2
42	XJQ-800	20000	10000	4000	3.0	3.0	2.5	1.5	1.2	1.2
43	XJQ-900	15000	15000	4000	3.0	3.0	2.5	1.5	1.2	1.2
44	XJQ-1000	25000	20000	2000	3.0	3.0	2.5			1.2

四、必须组成

不锈钢冷水水箱必须组成部分
序号	名称	规格型号	备注
1	混凝土水箱基础	C20级素砼砌筑	我司出图纸，需方完成
2	槽钢底座	10#	镀锌
3	底板	2000mm*1000mm	304-2B
4	侧板	1000mm*1000mm	304-2B
		1000mm*500mm	304-2B
		500mm*500mm	304-2B
5	顶板	1000mm*1000mm	304-2B
		1000mm*500mm	304-2B
		500mm*500mm	304-2B
6	主筋筋	81mm*2114mm	304-2B
7	小拉筋	54mm*2114mm	304-2B
8	立柱	81mm*2114mm	304-2B
9	外爬梯	方/圆管	304-2B
10	内爬梯	方/圆管	304-2B
11	人孔圈（带锁扣）	600mm、800mm	304-2B
12	进水口	要求定制	304-2B
13	出水口	要求定制	304-2B
14	排污口	要求定制	304-2B
15	溢流口	要求定制	304-2B
16	透气孔	要求定制	304-2B
17	安装工艺	氩弧焊等技术	专门从业人员
温馨提示：水箱安装之前，需考虑承重，安全第一！！！

五、选材精良：

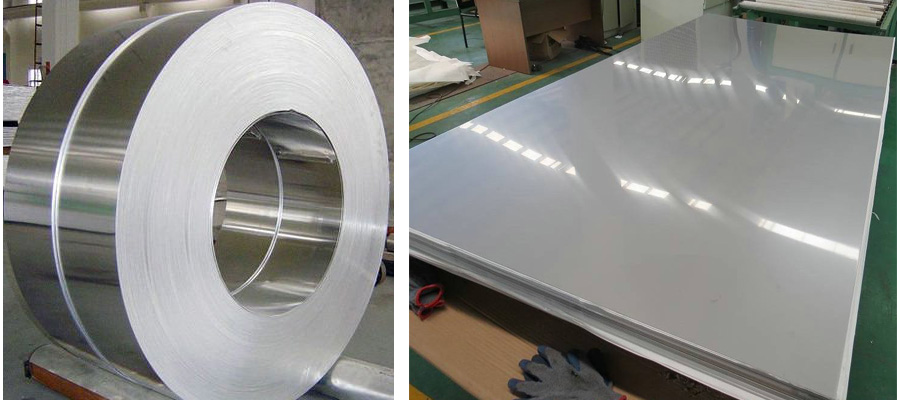

不锈钢原材料--张家港浦项不锈钢板--正宗的304-2B板8个镍，不生锈、干净卫生。

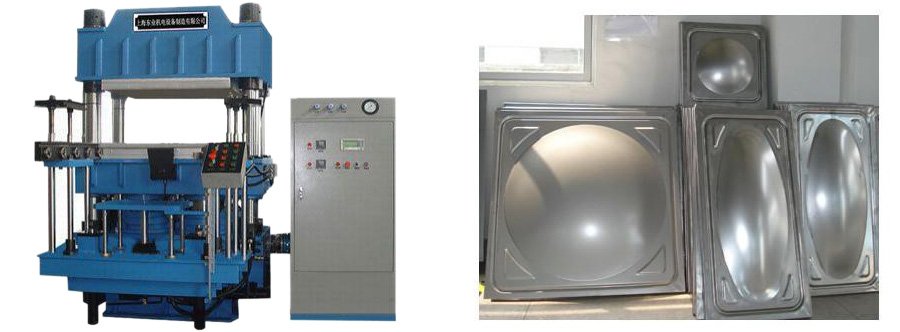

不锈钢水箱冲压板原材料经剪板模压成型

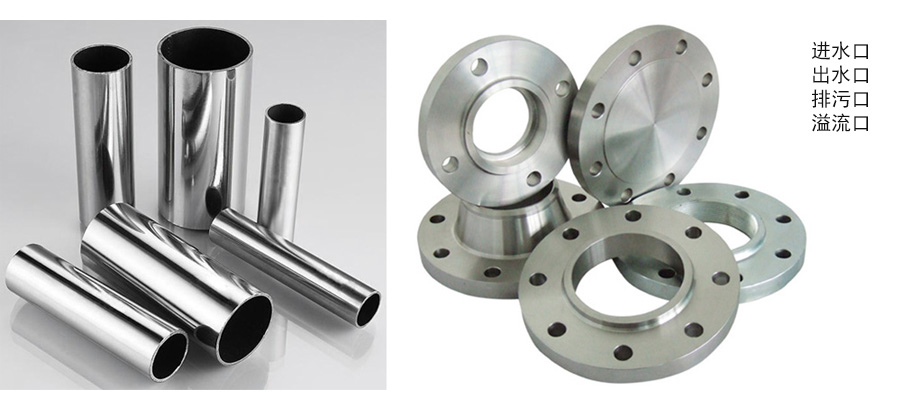

水口-不锈钢管及不锈钢法兰连接而成

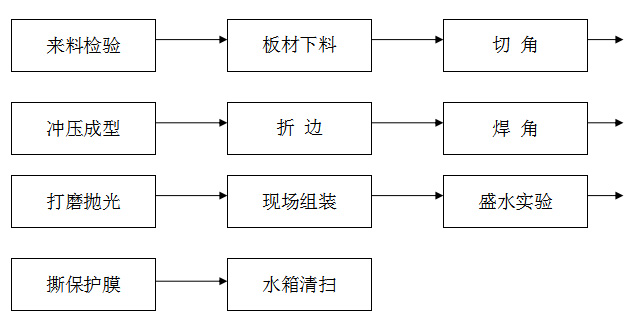

六、制造工艺

欣健强不锈钢水箱

七、焊接技术

---氩弧焊焊接技术、专门的焊接工程师焊接

八、严格检验

序号	项目	标准	检测结果
1	原材料检测	产品质量保证书不锈钢板厚度公差在±5范围内	合格
2	基本尺寸	①不锈钢水箱12S101标准板块压制要求一次性压成，无拦伤、剪伤、裂纹缺陷。 ②整形后，直角边垂直于底面45°，边与底边夹角44°。 ③割水口要求圆滑，直径大于管径1-2mm。 ④人孔及爬梯根据图纸制作，全都抛光。 ⑤拉筋：全都抛光，无拦伤、剪伤、裂纹缺陷。	合格
3	压力检测	执行图集12S101盛水实验：水箱盛满水经2-3小时无渗漏为合格，并无明显变形量。	合格
4	卫生检测	①色度：不得呈现异色；②肉眼可见物，不得含杂色； ③味道：三人以上不得闻有异味，口尝无怪味；④浑浊度：清澈； ⑤水箱表面清洗干净；⑥安装人员须持卫生知识培训合格证上岗。	合格
5	安全检测	水箱盖设有人孔锁	合格
