方形不锈钢水箱

热水保温水箱

文字:[大][中][小] 手机页面二维码 2022/02/17     浏览次数:

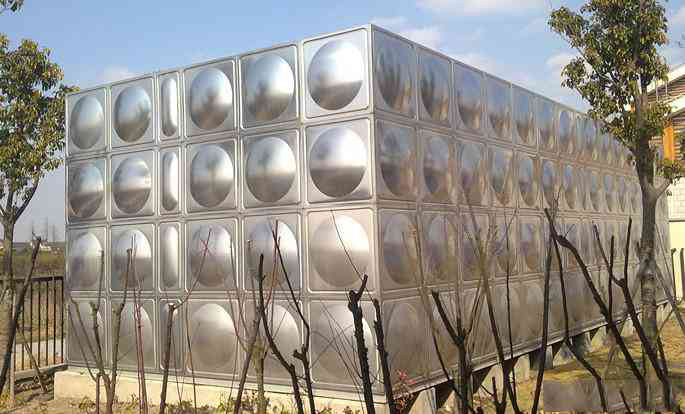

一、成品外观

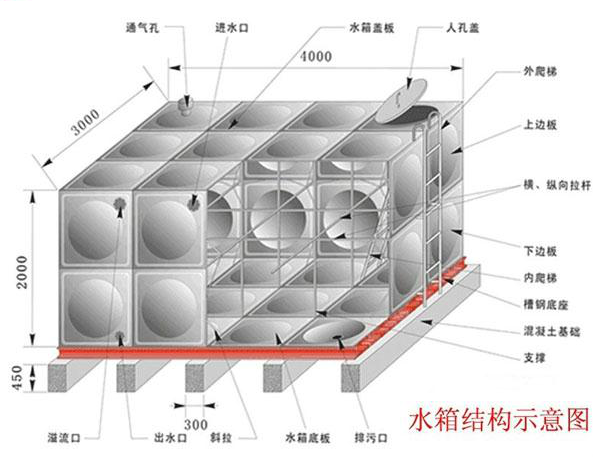

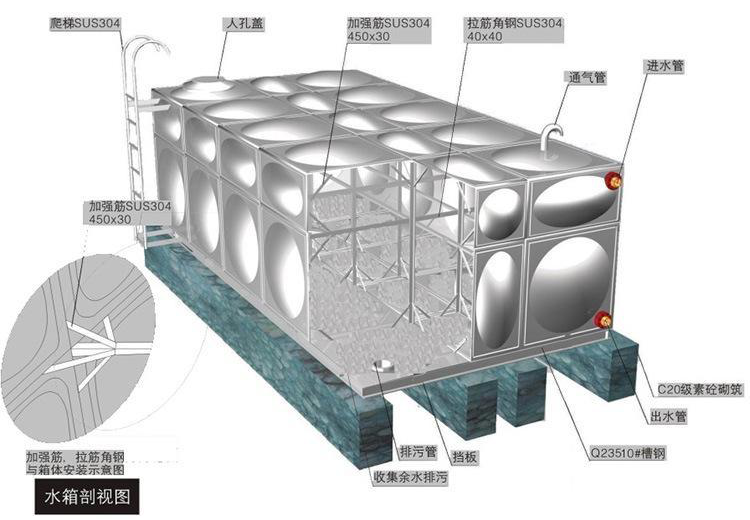

二、内部结构

三、规格型号齐全,0.125m³---1000m³,也可根据需要定制

组合式不锈钢水箱选型表
序号 理论容量m3 规格(mm) 壁厚(mm) 顶板 备注
底板 侧板
侧下 侧中 侧上 侧上上
1 XJQ-0.125 500 500 500 1.2 1.0       1.0
2 XJQ-0.5 1000 500 1000 1.2 1.0       1.0
3 XJQ-1 1000 1000 1000 1.2 1.0       1.0
4 XJQ-2 2000 1000 1000 1.2 1.0       1.0
5 XJQ-3 2000 1500 1000 1.2 1.2       1.0
6 XJQ-4 2000 2000 1000 1.2 1.2       1.0
7 XJQ-5 2500 2000 1000 1.2 1.2       1.0
8 XJQ-6 3000 2000 1000 1.2 1.2       1.0
9 XJQ-7 3500 2000 1000 1.2 1.2       1.0
10 XJQ-8 2000 2000 2000 1.5 1.5 1.2     1.0
11 XJQ-9 1500 3000 2000 1.5 1.5 1.2     1.0
12 XJQ-10 2500 2000 2000 1.5 1.5 1.2     1.0
13 XJQ-11 5500 2000 1000 1.2 1.2       1.0
14 XJQ-12 3000 2000 2000 1.5 1.5 1.2     1.0
15 XJQ-13 6500 2000 1000 1.2 1.2       1.0
16 XJQ-14 3500 2000 2000 1.5 1.5 1.2     1.0
17 XJQ-15 2500 3000 2000 1.5 1.5 1.2     1.0
18 XJQ-16 4000 2000 2000 1.5 1.5 1.2     1.0
19 XJQ-17 8500 2000 1000 1.2 1.2       1.0
20 XJQ-18 3000 3000 2000 2.0 1.5 1.2     1.0
21 XJQ-19 9500 2000 1000 1.2 1.2       1.0
22 XJQ-20 2500 4000 2000 2.0  1.5 1.2     1.0
23 XJQ-21 3500 3000 2000 2.0 1.5 1.2     1.0
24 XJQ-22 5500 2000 2000 2.0 1.5 1.2     1.0
25 XJQ-24 3000 4000 2000 2.0  1.5 1.2     1.0
26 XJQ-25 2500 5000 2000 2.0  1.5 1.2     1.0
27 XJQ-27 4500 3000 2000 2.0  1.5 1.2     1.0
28 XJQ-28 3500 4000 2000 2.0  1.5 1.2     1.0
29 XJQ-30 5000 3000 2000 2.0  1.5 1.2     1.0
30 XJQ-32 4000 4000 2000 2.0 1.5 1.2     1.0
31 XJQ-34 8500 2000 2000 2.0 1.5 1.2     1.0
32 XJQ-35 3500 5000 2000 2.0 1.5 1.2     1.0
33 XJQ-36 6000 3000 2000 2.0 1.5 1.2     1.0
34 XJQ-40 5000 4000 2000 2.0 1.5 1.2     1.0
35 XJQ-42 6000 3500 2000 2.0 1.5 1.2     1.0
36 XJQ-44 5500 4000 2000 2.0 1.5 1.2     1.0
37 XJQ-300 12000 10000 2500 2.0 2.0 1.5 1.2   1.2
38 XJQ-400 10000 10000 4000 2.5 2.5 2.0 1.5 1.2 1.2
39 XJQ-500 25000 10000 2000 3.0 3.0 2.5     1.2
40 XJQ-600 20000 15000 2000 3.0 3.0 2.5     1.2
41 XJQ-700 35000 5000 4000 3.0 3.0 2.5 1.5 1.2 1.2
42 XJQ-800 20000 10000 4000 3.0 3.0 2.5 1.5 1.2 1.2
43 XJQ-900 15000 15000 4000 3.0 3.0 2.5 1.5 1.2 1.2
44 XJQ-1000 25000 20000 2000 3.0 3.0 2.5     1.2


四、必须组成

不锈钢冷水水箱必须组成部分
序号 名称 规格型号 备注
1 混凝土水箱基础 C20级素砼砌筑 我司出图纸,需方完成
2 槽钢底座 10# 镀锌
3 底板 2000mm*1000mm 304-2B
4 侧板 1000mm*1000mm 304-2B
1000mm*500mm 304-2B
500mm*500mm 304-2B
5 顶板 1000mm*1000mm 304-2B
1000mm*500mm 304-2B
500mm*500mm 304-2B
6 主筋筋 81mm*2114mm 304-2B
7 小拉筋 54mm*2114mm 304-2B
8 立柱 81mm*2114mm 304-2B
9 外爬梯 方/圆管 304-2B
10 内爬梯 方/圆管 304-2B
11 人孔圈(带锁扣) 600mm、800mm 304-2B
12 进水口 要求定制 304-2B
13 出水口 要求定制 304-2B
14 排污口 要求定制 304-2B
15 溢流口 要求定制 304-2B
16 透气孔 要求定制 304-2B
17 安装工艺 氩弧焊等技术 专门从业人员
温馨提示:水箱安装之前,需考虑承重,安 全第 一!!!
